Questo post e' la seconda parte dell'articolo dedicato all'analisi del contenuto del Kit Sensori per Arduino 37 in 1 - Parte 1
Continuiamo con la descrizione dei moduli del kit dal 19 al 37.

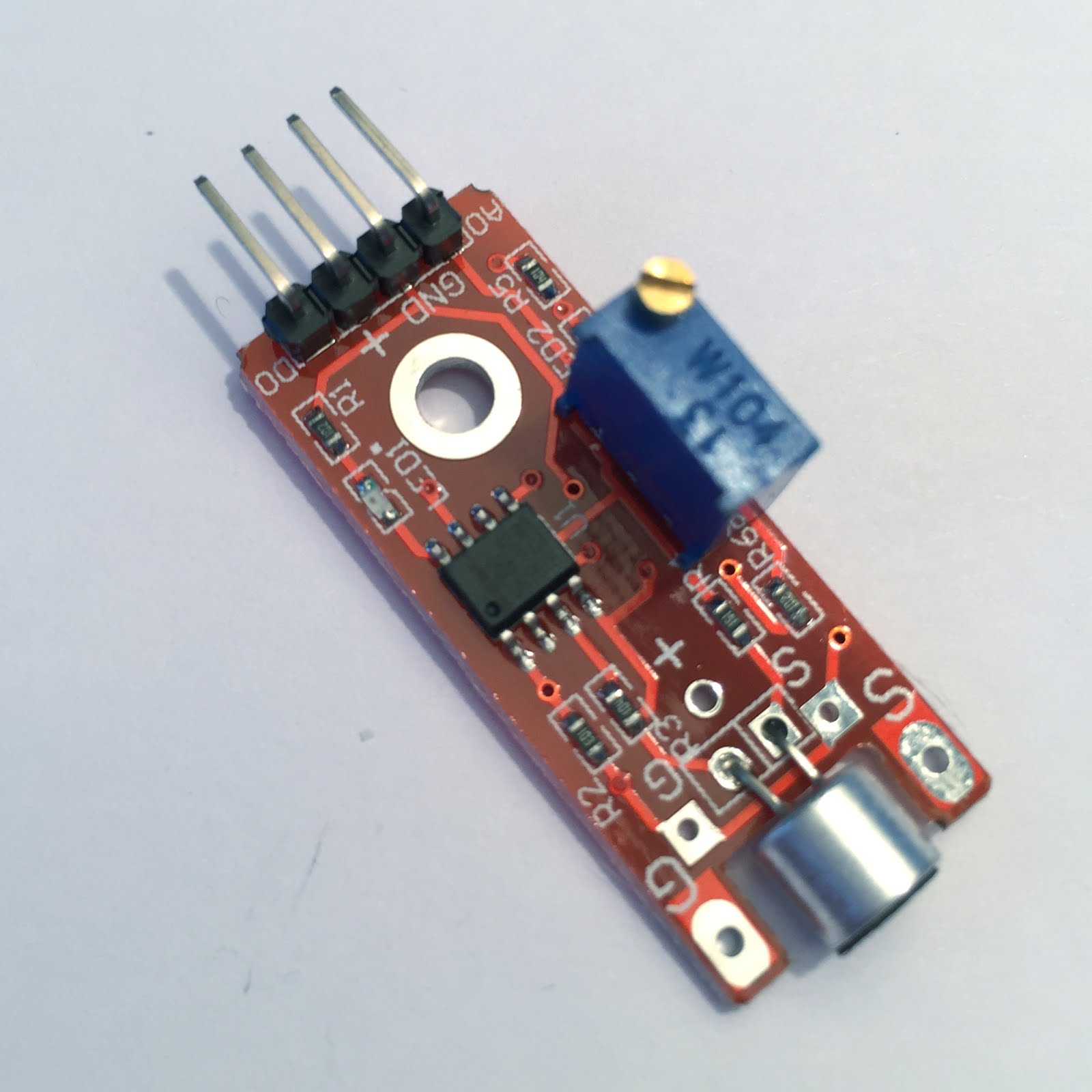

Sensore #19 [Small sound]: Sensore audio KY-037
Questo modulo ha le stesse funzionalita' del sensore #13 KY-038 come spigato qui
Questo modulo ha una doppia funzionalita' in quanto e' sia un sensore di intensita' sonora che un interruttore sonoro.
Il sensore audio ha due tipi di uscite: una analogica ed una digitale. Sull'uscita analogica c'e' un valore proporzionale all'intensita' sonora rilevata dal sensore, mentre sull'uscita digitale c'e' uno stato logico che indica se l'intesita' sonora ha superato una certa soglia o meno.
La sensibilita' del sensore puo' essere regolata tramiter il trimmer blu.
Questo modulo ha una doppia funzionalita' in quanto e' sia un sensore di intensita' sonora che un interruttore sonoro.
Il sensore audio ha due tipi di uscite: una analogica ed una digitale. Sull'uscita analogica c'e' un valore proporzionale all'intensita' sonora rilevata dal sensore, mentre sull'uscita digitale c'e' uno stato logico che indica se l'intesita' sonora ha superato una certa soglia o meno.
La sensibilita' del sensore puo' essere regolata tramiter il trimmer blu.

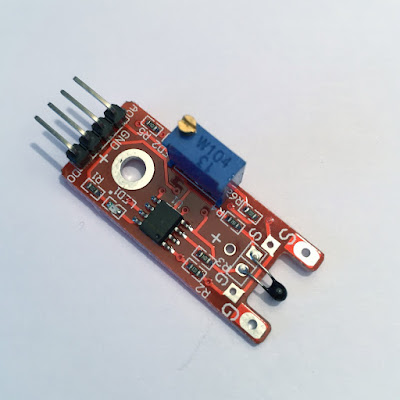

Sensore #20 [Digital temp]: Sensore di temperatura - KY-028
Questo e' un sensore di temperatura basato su un termistore di tipo NTC (piu' informazioni qui)
Questo modulo ha una doppia funzionalita' in quanto e' sia un sensore analogico di temperatura che un interruttore termico.Il sensore di temperatura ha due tipi di uscite: una analogica ed una digitale. Sull'uscita analogica c'e' un valore proporzionale alla temperatura rilevata dal sensore, mentre sull'uscita digitale c'e' uno stato logico che indica se la temperatura ha superato una certa soglia o meno.
La sensibilita' del sensore puo' essere regolata tramiter il trimmer blu.

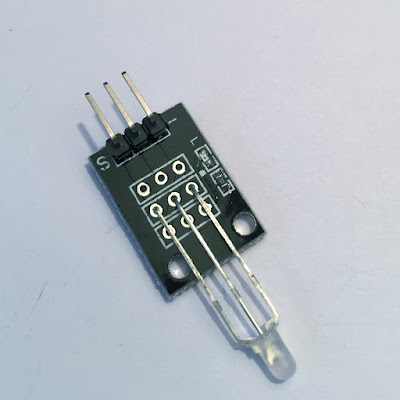

Sensore #21 [Two-color]: Modulo led a due colori - KY-011
Questo modulo e' un led a due colori con intensita' di luce regolabile. Il suo funzionamento e' uguale a quello del modulo #15 con la sola differenza che il led e' piu' piccolo.
Tramite un segnale PWM sui piedini di controllo si puo' regloare l'intesita' luminosa.

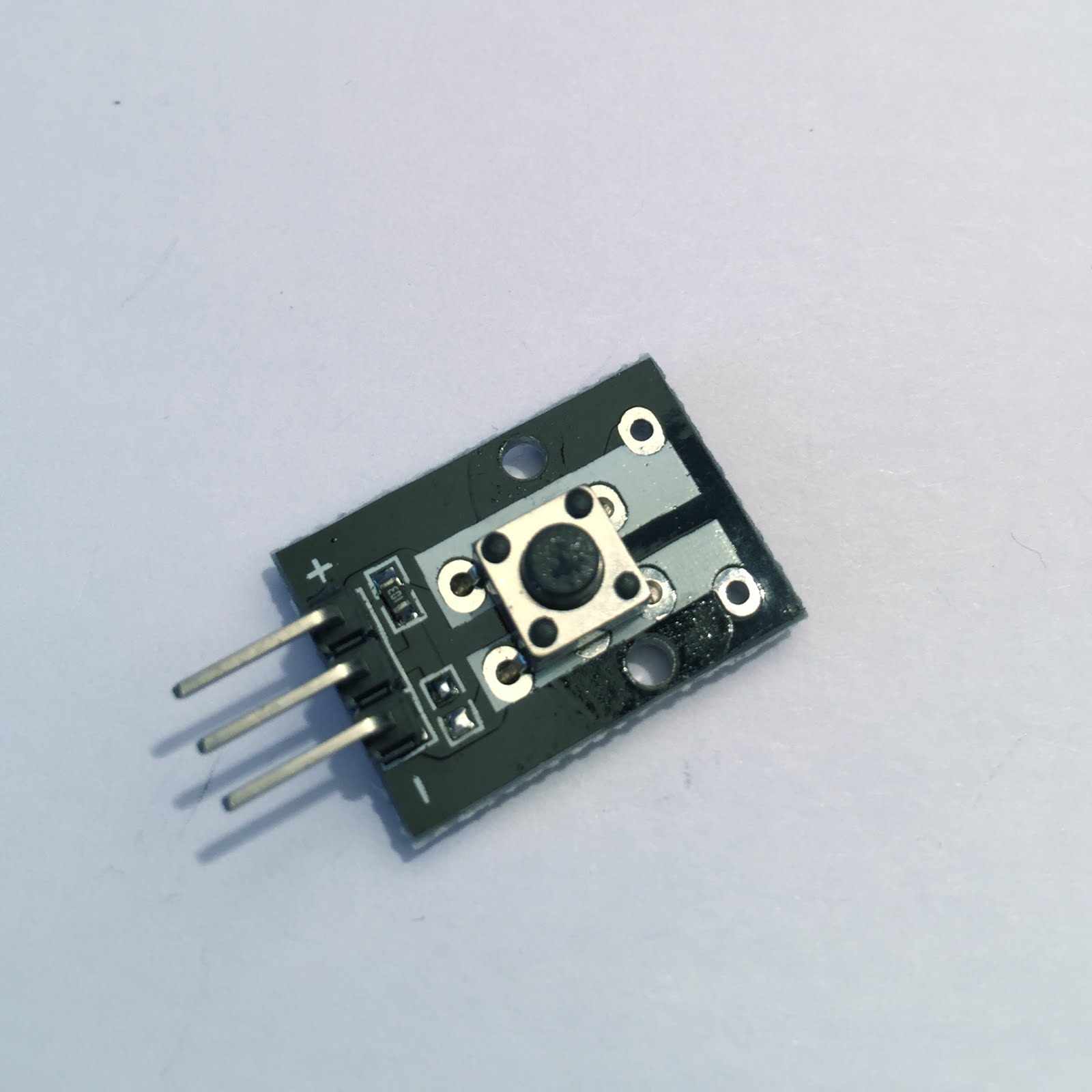

Sensore #22 [Button]: Modulo pulsante - KY-004
Questo modulo e' un semplice pulsante a pressione. Quando si preme l'interruttore il circuito si chiude e poi si riapre quando viene rilasciato.
Questo modulo puo' essere utile in molti progetti arduino.
Il modulo puo' essere acquistato individualmente qui
Questo modulo puo' essere utile in molti progetti arduino.
Il modulo puo' essere acquistato individualmente qui

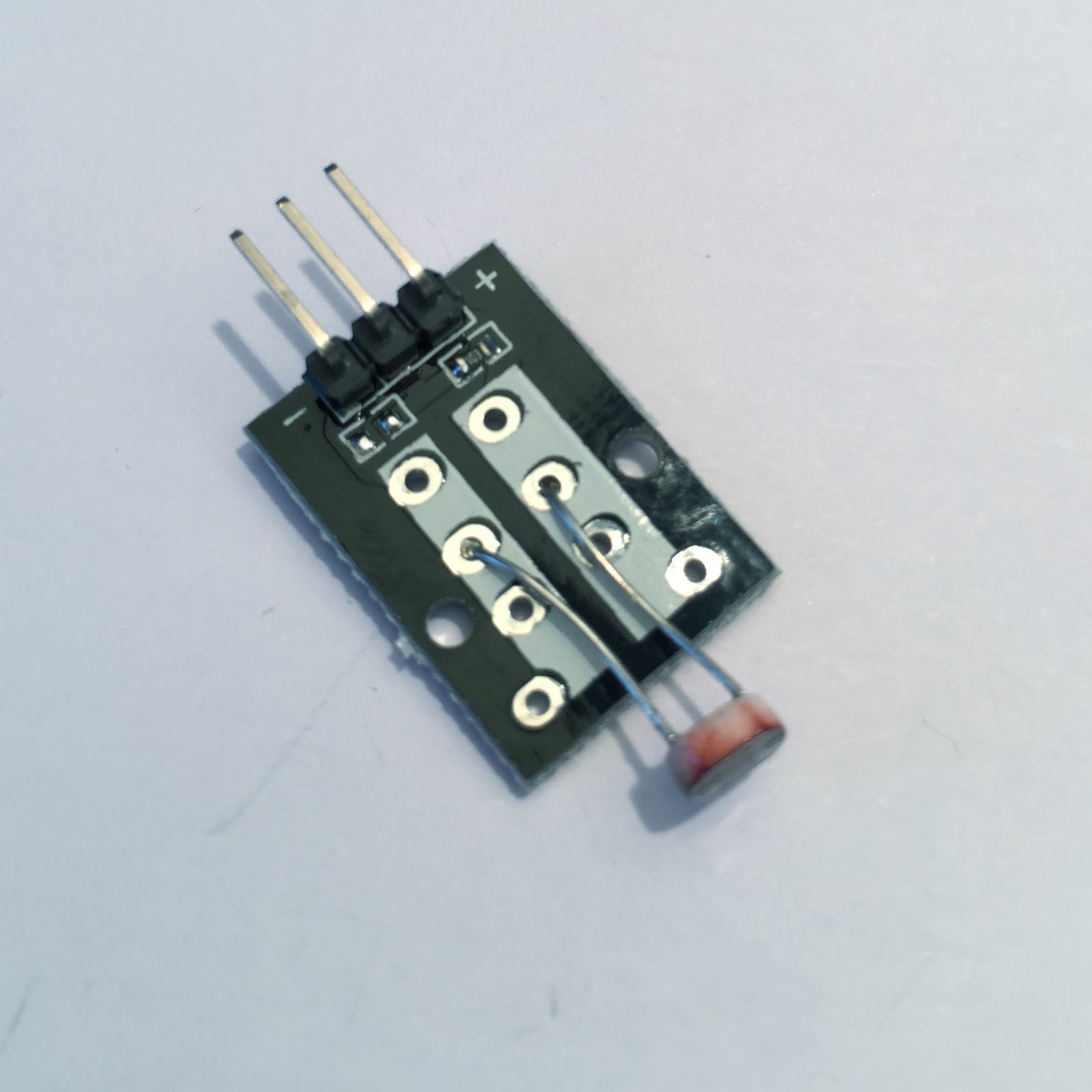

Sensore #23 [Photoresistor]: Modulo foto resistenza - KY-018
Questo modulo puo' essere utilizzato come rilevatore di luce o come intrerruttore crepuscolare.
Il suo funzionamento si basa sulle caratteristiche della foto resistenza presente nel modulo(piu' informazioni qui).
In pratica la foto resistenza e' una resistenza che assume un valore proporzionale all'intensita' di luce. Piu' in dettaglio se e' buio il valore di resistenza e' molto elevato e se e' completamente esposto alla luce il valore scende moltissimo (quasi nullo).
Il modulo fornisce un piedino analogico che presenta al suo capo un valore proporzionale alla luce a cui la foto resistenza e' esposta.
Questo modulo puo' essere usato per molti progetti Arduino.
Il modulo puo' essere acquistato individualmente qui
Il suo funzionamento si basa sulle caratteristiche della foto resistenza presente nel modulo(piu' informazioni qui).
In pratica la foto resistenza e' una resistenza che assume un valore proporzionale all'intensita' di luce. Piu' in dettaglio se e' buio il valore di resistenza e' molto elevato e se e' completamente esposto alla luce il valore scende moltissimo (quasi nullo).
Il modulo fornisce un piedino analogico che presenta al suo capo un valore proporzionale alla luce a cui la foto resistenza e' esposta.
Questo modulo puo' essere usato per molti progetti Arduino.
Il modulo puo' essere acquistato individualmente qui

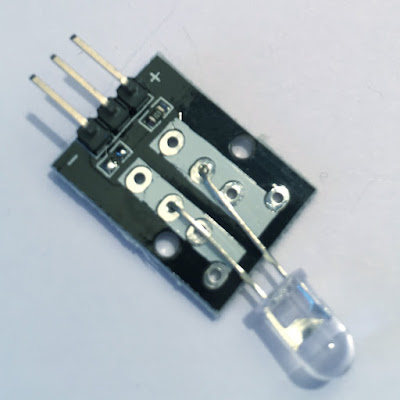

Sensore #24 [IR emission]: Modulo led trasmettitore ad infrarossi - KY-005
Questo e' un modulo led emettitore ad infrarossi molto simile a quelli che si trovano nei comuni telecomandi per televisore o altri elettrodomestici.
Trasforma un segnale digitale al suo piedino di ingresso in un segnale luminoso ad infrarossi.
Questo modulo puo' essere untilizzato in molti progetti arduino in cui e' necessario far comunicare un arduino con dei dispotivi esterni o far comunicare 2 arduino fisicamente distanti (ma non troppo).
Il modulo puo' essere acquistato individualmente qui
Trasforma un segnale digitale al suo piedino di ingresso in un segnale luminoso ad infrarossi.
Questo modulo puo' essere untilizzato in molti progetti arduino in cui e' necessario far comunicare un arduino con dei dispotivi esterni o far comunicare 2 arduino fisicamente distanti (ma non troppo).
Il modulo puo' essere acquistato individualmente qui

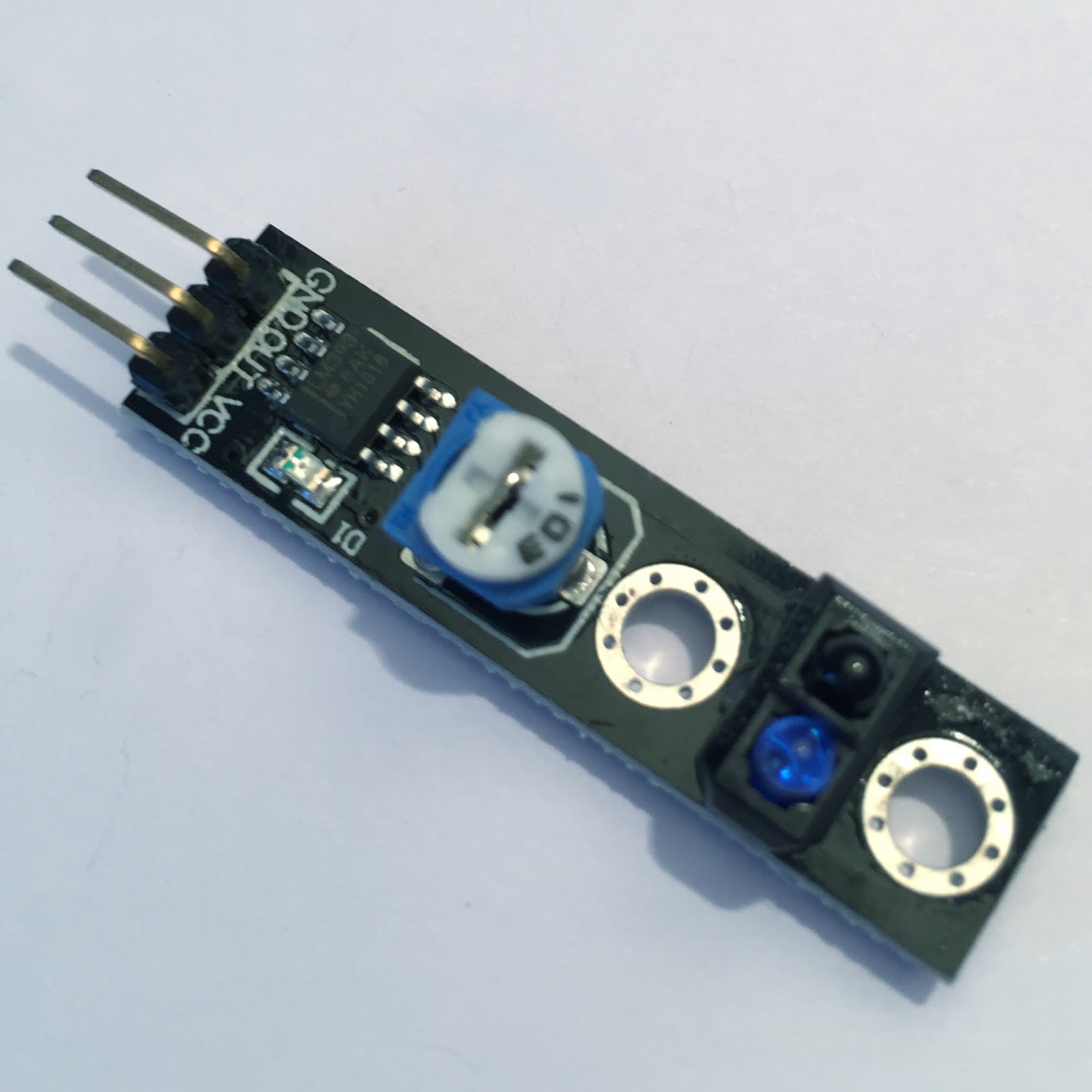

Sensore #25 [Tracking]: Modulo rilevatore di tracciato - KY-033
Questo modulo e' composto da una coppia di un led emettitore ad infrarossi e un ricevitore ad infrarossi. In pratica il led ad infrarossi emette un fascio di luce (non visibile ad occhio nudo) che puo' essere riflesso od assorbito in funzione della superfice su cui e' puntato.
Se il fascio di luce ad infrarossi torna indietro e' captato dal led ricevitore ad infrarossi e quindi il led sul modulo si accende.
Il modulo presenta un'uscita digitale che indica se il fascio luminoso viene rilevato oppure no.
Questo modulo puo' avere vari utilizzi nei progetti arduino. Un'utilizzo molto bello si puo' vedere qui
Se il fascio di luce ad infrarossi torna indietro e' captato dal led ricevitore ad infrarossi e quindi il led sul modulo si accende.
Il modulo presenta un'uscita digitale che indica se il fascio luminoso viene rilevato oppure no.
Questo modulo puo' avere vari utilizzi nei progetti arduino. Un'utilizzo molto bello si puo' vedere qui
Il modulo puo' essere acquistato individualmente qui

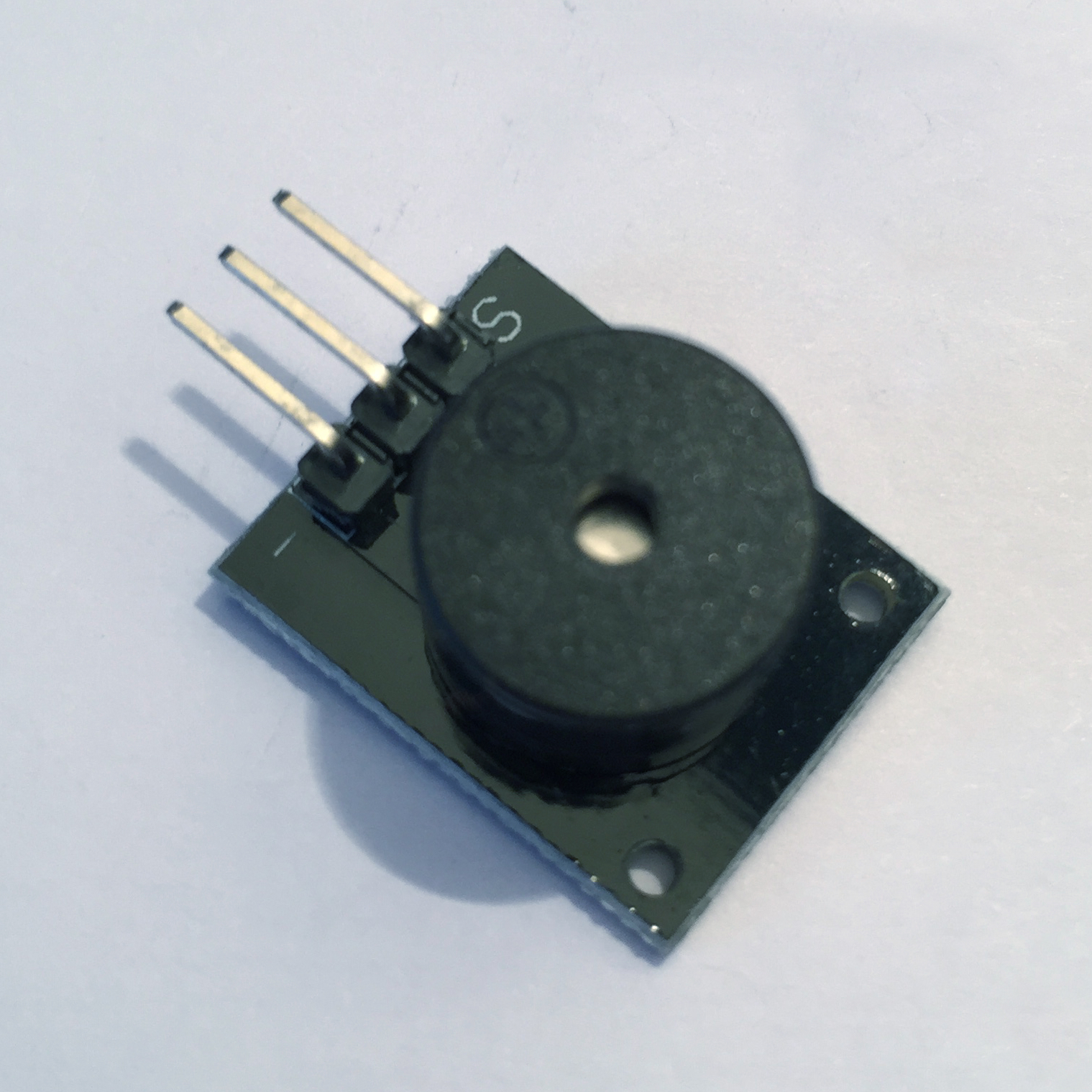

Sensore #26 [buzzer]: Modulo buzzer attivo - KY-012
Questo modulo e' costituito solamente da un buzzer di tipo attivo (Una spigazione dettagliata di tutti i tipi di buzzer la trovi qui a pagina 653).
Il buzzer attivo ha un oscillatore al suo interno quindi basta alimentare il buzzer ed emettera' un suono tipo le vecchie radiosveglia.
Il modulo puo' essere acquistato individualmente qui
Il buzzer attivo ha un oscillatore al suo interno quindi basta alimentare il buzzer ed emettera' un suono tipo le vecchie radiosveglia.
Il modulo puo' essere acquistato individualmente qui

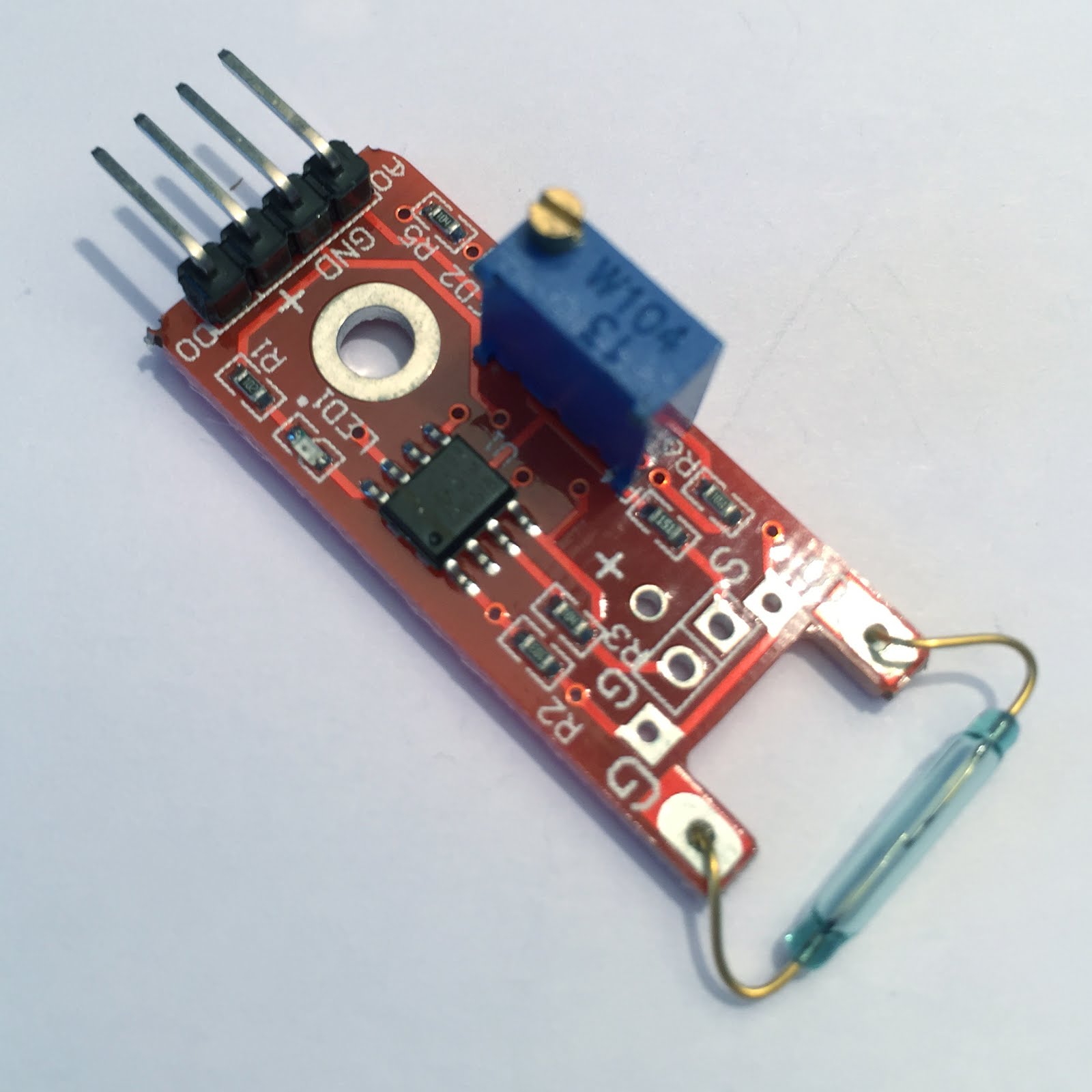

Sensore #27 [Reed switch]: Modulo interruttore Reed - KY-025
Questo modulo implementa un interruttore magnetico. Basato sul contatto Reed (qui piu' informazioni) questo modulo fornisce un valore logico sul suo piedino digitale d'uscita D0 in funzione della presenza o meno di un campo magnetico.
Piu' in particolare se si avvicina un magnete al sensore il piedino D0 assume valore HIGH, mentre quando il magnete si allontana D0 diventa LOW.
Questo modulo ha anche un'uscita analogica A0 che assume un valore proporzionale all'intensita' del campo magnetico rilevato dal sensore reed.
La sensibilita' del sensore puo' essere regolata tramiter il trimmer blu.
Questo modulo puo' essere impiegato in vari progetti arduino.
Il modulo puo' essere acquistato individualmente qui
Piu' in particolare se si avvicina un magnete al sensore il piedino D0 assume valore HIGH, mentre quando il magnete si allontana D0 diventa LOW.
Questo modulo ha anche un'uscita analogica A0 che assume un valore proporzionale all'intensita' del campo magnetico rilevato dal sensore reed.
La sensibilita' del sensore puo' essere regolata tramiter il trimmer blu.
Questo modulo puo' essere impiegato in vari progetti arduino.
Il modulo puo' essere acquistato individualmente qui

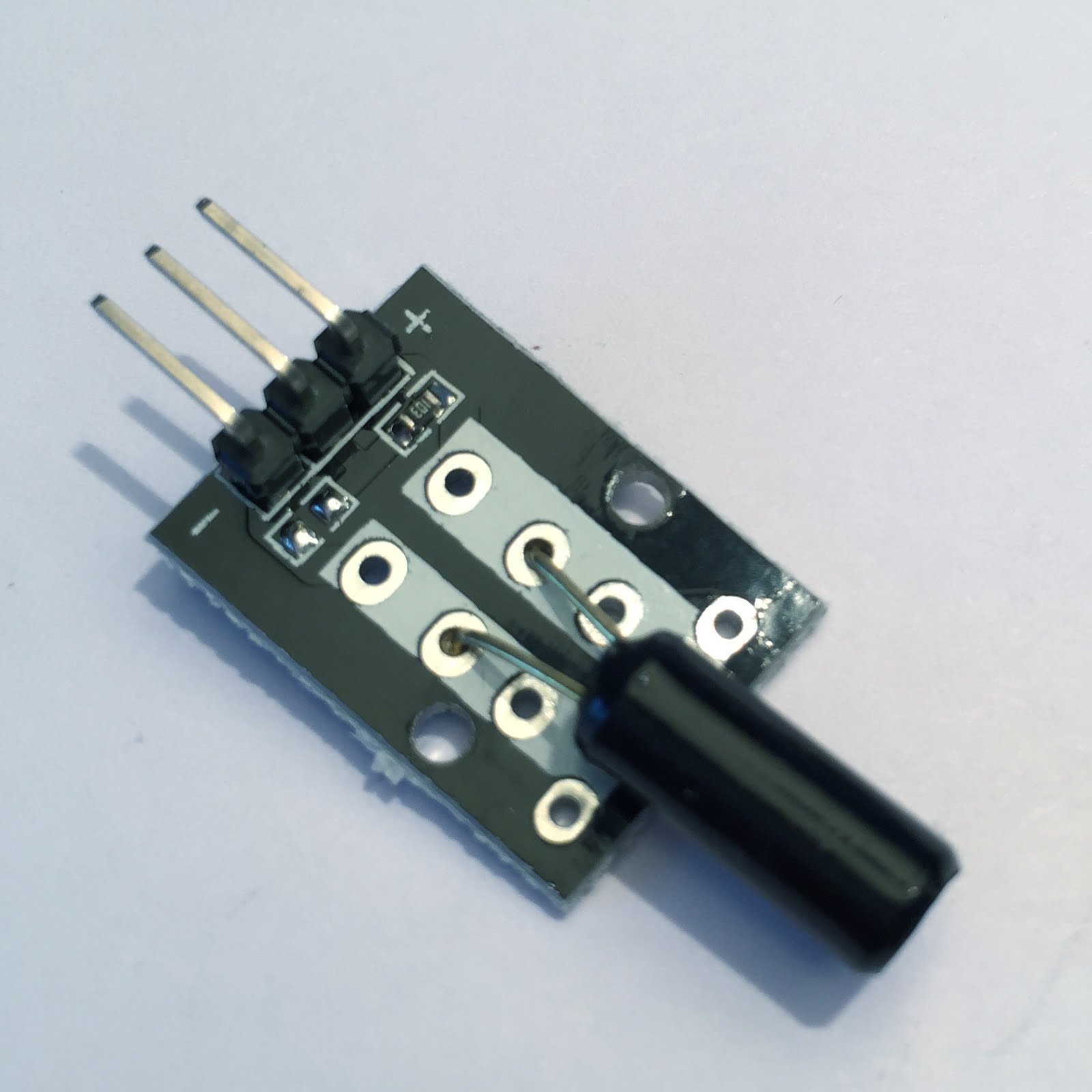

Sensore #28 [Shock]: Modulo rilevatore di vibrazione - KY-02
Questo modulo e' basato su un sensore di vibrazione. Il funzionamento e' piuttosto semplice.
Come si vede qui il sensore e' essenzialmente composto da un terminale dritto circondato da una spirale (il secondo terminale).
Quando il sensore e' sottoposto ad una vibrazione la spirale tocca il terminale dritto chiudendo il
circuito.
Questo sensore fornisce un'uscita digitale da collegare ad arduino.
Il modulo puo' essere acquistato individualmente qui
Come si vede qui il sensore e' essenzialmente composto da un terminale dritto circondato da una spirale (il secondo terminale).
Quando il sensore e' sottoposto ad una vibrazione la spirale tocca il terminale dritto chiudendo il
circuito.
Questo sensore fornisce un'uscita digitale da collegare ad arduino.
Il modulo puo' essere acquistato individualmente qui

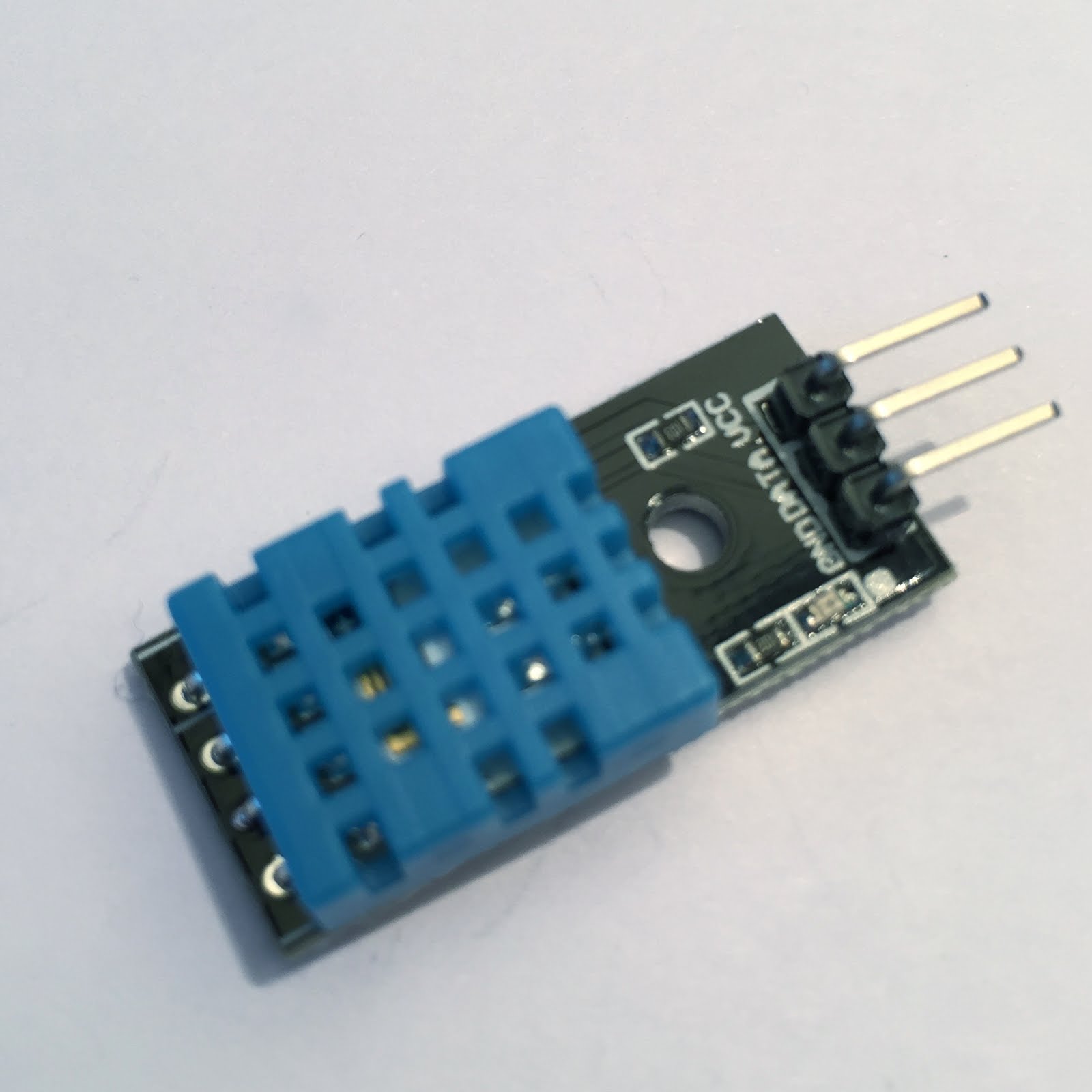

Sensore #29 [Temp and humidity]: Modulo sensore di temperatura ed umidita' digitale - KY-015
Questo modulo include un sesnore di temperatura e di umidita'. Il modulo fornisce un'uscita digitale calibrata su singolo filo (1-wire) quindi e' adatto per essere pilotato da un microcontrollore come arduino.
Il modulo e' adatto a misurare temperature tra gli 0 e i 50 gradi celsius con un'umidita' compresa tra il 20 e il 90%.
Il modulo e' preciso ed affidabile per progetti arduino DIY.
Il modulo puo' essere acquistato individualmente qui
Il modulo e' adatto a misurare temperature tra gli 0 e i 50 gradi celsius con un'umidita' compresa tra il 20 e il 90%.
Il modulo e' preciso ed affidabile per progetti arduino DIY.
Il modulo puo' essere acquistato individualmente qui

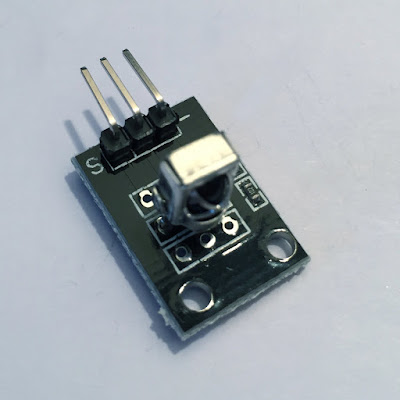

Sensore #30 [IR receiver]: Modulo ricevitore infrarossi 38KHz - KY-022
Questo modulo e' il complementare del modulo #24.
Questo e' un modulo diodo ricevitore ad ad infrarossi molto simile a quelli che si trovano nei comuni telecomandi per televisore o altri elettrodomestici.
Trasforma un un segnale ad infrarossi in un segnale digitale sul suo piedino di uscita,
Questo modulo puo' essere untilizzato in molti progetti arduino in cui e' necessario far comunicare un arduino con dei dispotivi esterni o far comunicare 2 arduino fisicamente distanti (ma non troppo).
Il modulo puo' essere acquistato individualmente qui
Questo e' un modulo diodo ricevitore ad ad infrarossi molto simile a quelli che si trovano nei comuni telecomandi per televisore o altri elettrodomestici.
Trasforma un un segnale ad infrarossi in un segnale digitale sul suo piedino di uscita,
Questo modulo puo' essere untilizzato in molti progetti arduino in cui e' necessario far comunicare un arduino con dei dispotivi esterni o far comunicare 2 arduino fisicamente distanti (ma non troppo).
Il modulo puo' essere acquistato individualmente qui

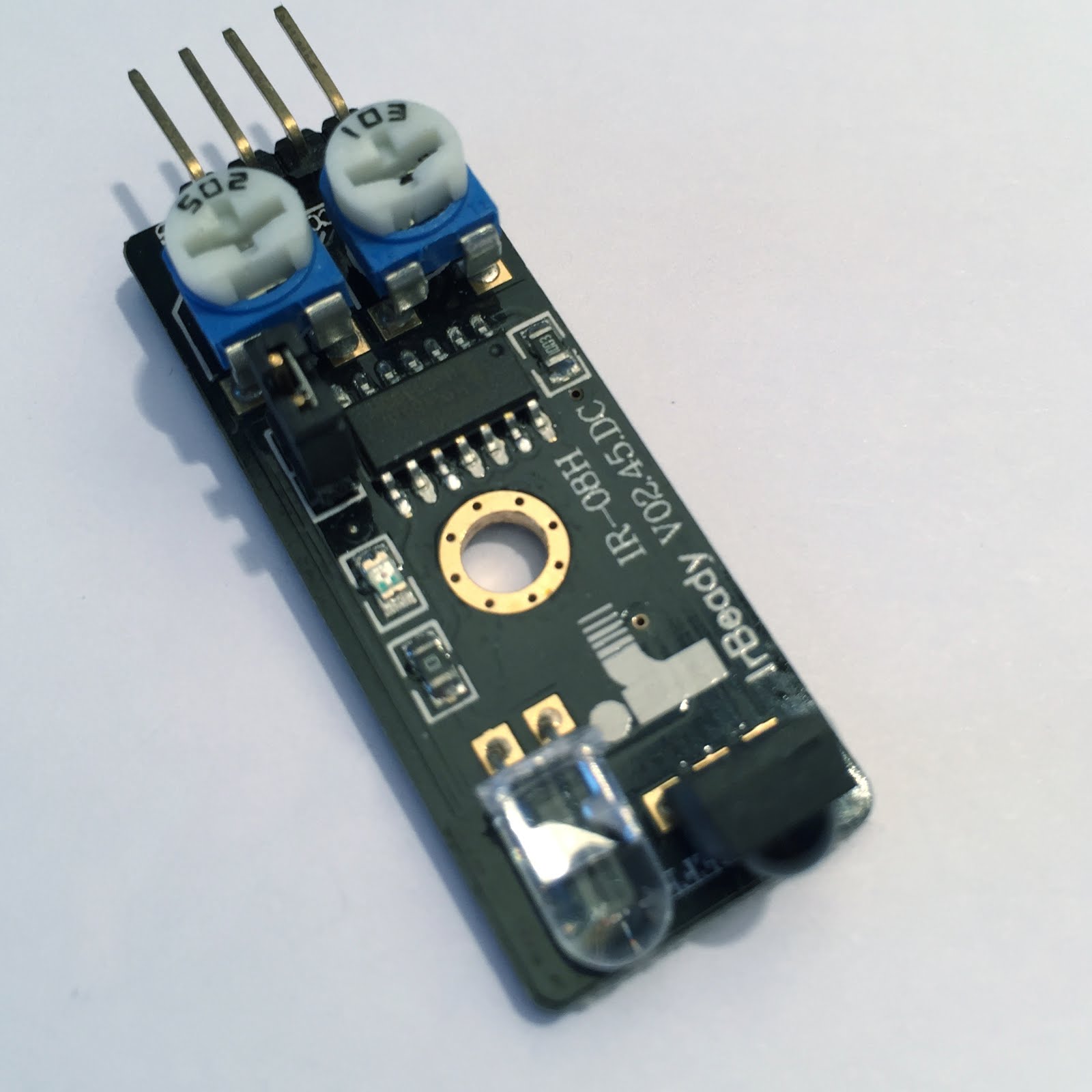

Sensore #31 [Avoid]: Modulo sensore di ostacolo ad infrarossi - KY-032
Questo modulo permette di rilevare un ostacolo ad una distanza compresa tra 2 e 40 centimeri. Tale distanza e' regolabile.
Si basa su un led emittitore ad infrarossi e su un diodo ricevitore.
Il led emette un segnale ad infrarossi. In base al segnale riflesso che viene captato dal diodo ad infrarossi e' possibile capire se si e' in presenza di un ostacolo o meno.
Il modulo fornisce un'uscita digitale che se e' LOW significa che c'e' un'ostacolo. Al contrario se l'uscita e' HIGH significa che non ci sono ostacoli nelle vicinanze.
Questo modulo puo' essere impiegato in vari progetti arduino ed in particolare come sensore di ostacoli per robot mobili controllati da arduino.
Il modulo puo' essere acquistato individualmente qui
Si basa su un led emittitore ad infrarossi e su un diodo ricevitore.
Il led emette un segnale ad infrarossi. In base al segnale riflesso che viene captato dal diodo ad infrarossi e' possibile capire se si e' in presenza di un ostacolo o meno.
Il modulo fornisce un'uscita digitale che se e' LOW significa che c'e' un'ostacolo. Al contrario se l'uscita e' HIGH significa che non ci sono ostacoli nelle vicinanze.
Questo modulo puo' essere impiegato in vari progetti arduino ed in particolare come sensore di ostacoli per robot mobili controllati da arduino.
Il modulo puo' essere acquistato individualmente qui

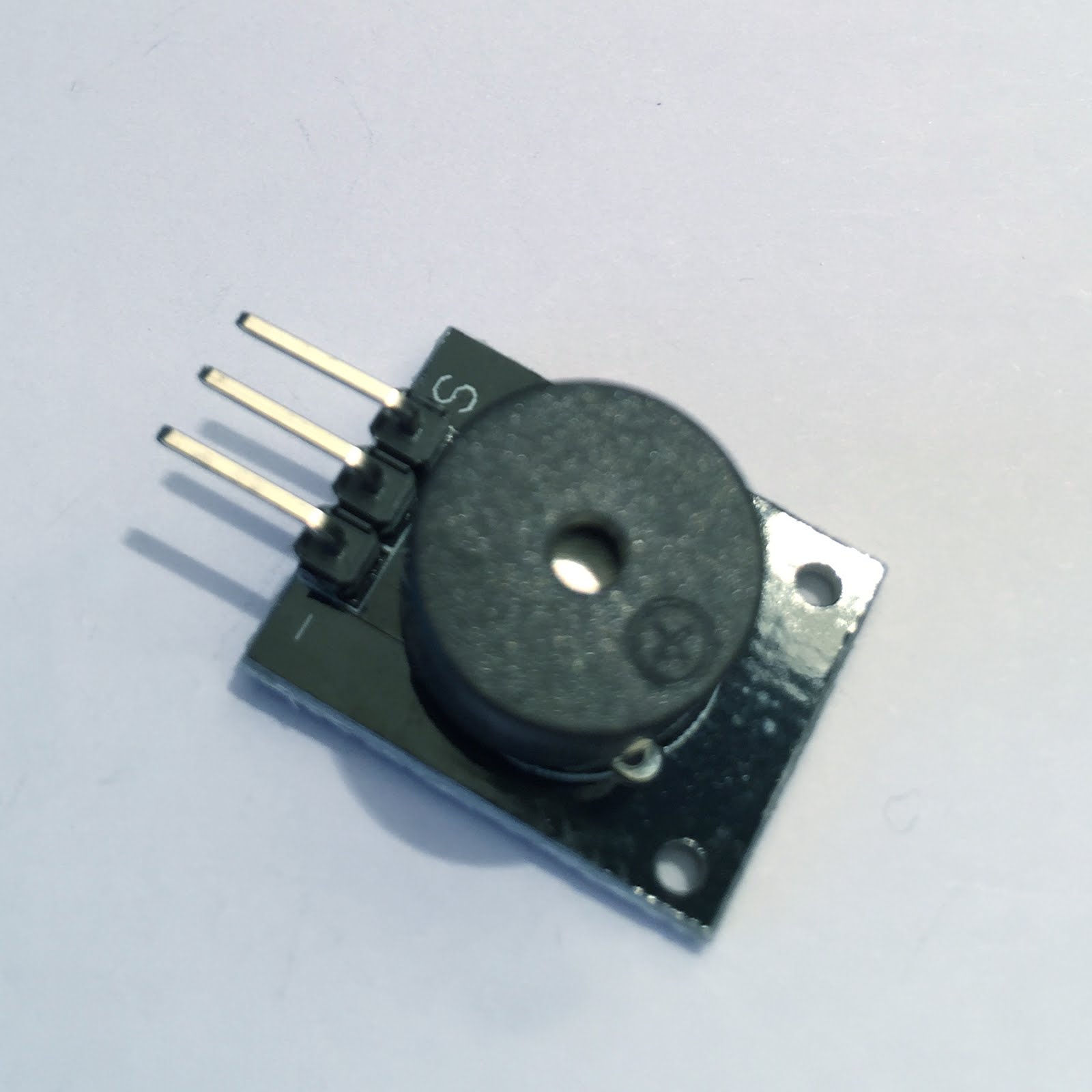

Sensore #32 [Passive buzzer]: Modulo buzzer passivo - KY-006
Questo modulo e' molto simile al #26 con la sola differenza che non contiene un oscillatore al suo interno. Cio' significa che arduino deve fornizre al buzzer un segnale ad onda quadra compreso tra i 2KHz e 5KHz.
Con questo semplice modulo e con il programma adatto si possono generare delle note musicali e delle piacevoli melodie.
Per chi si ricorda, questo modulo e' molto simile allo speaker dei vecchi PC.
Con questo semplice modulo e con il programma adatto si possono generare delle note musicali e delle piacevoli melodie.
Per chi si ricorda, questo modulo e' molto simile allo speaker dei vecchi PC.
Il modulo puo' essere acquistato individualmente qui

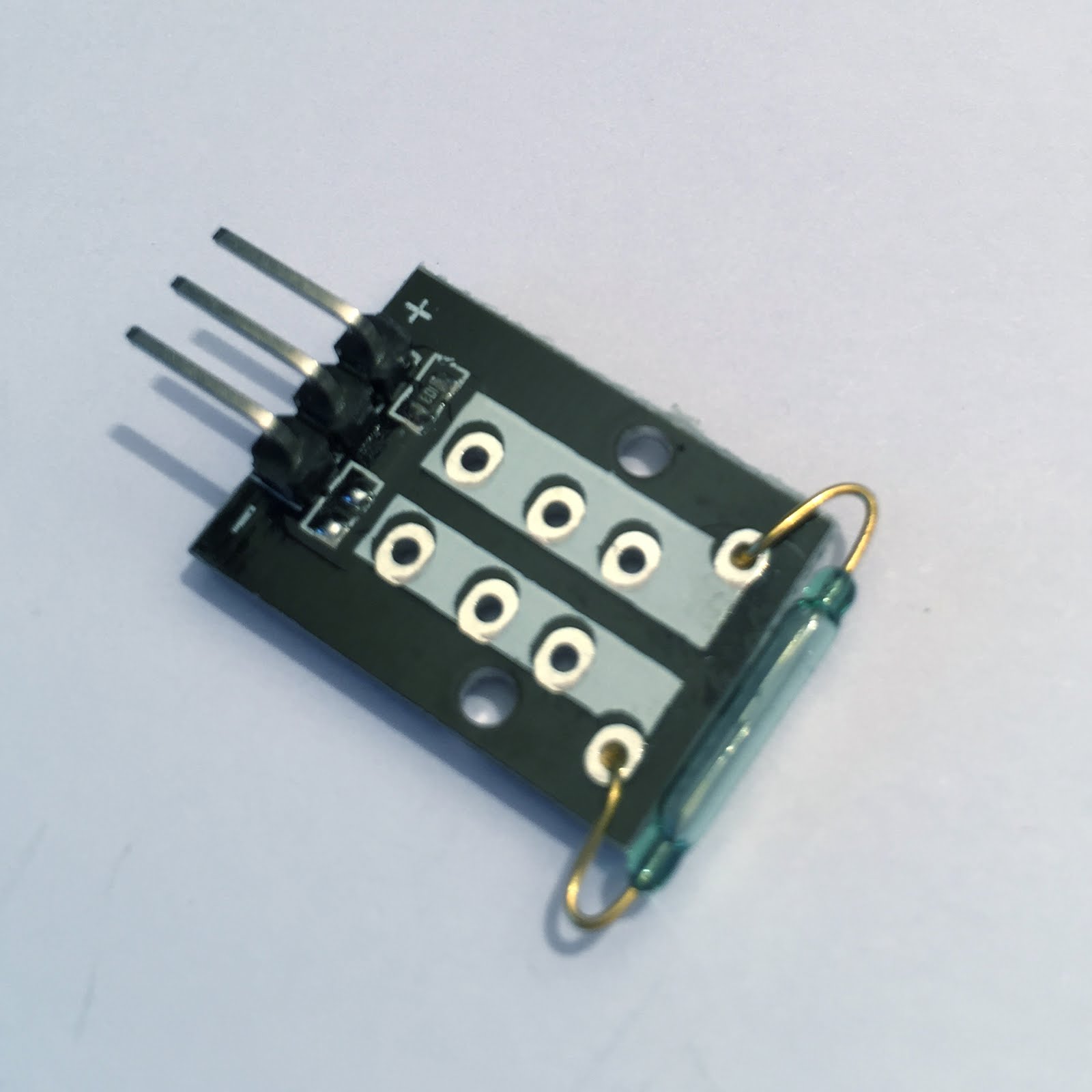

Sensore #33 [Mini Reed]: Modulo interruttore Reed - KY-021
Questo modulo implementa un interruttore magnetico. Questo modulo funziona in maniera analoga al modulo #27. La differenza principale e' che questo modulo non fornisce un'uscita analogica.
Basato sul contatto Reed (qui piu' informazioni) questo modulo fornisce un valore logico sul suo piedino digitale d'uscita D0 in funzione della presenza o meno di un campo magnetico.
Piu' in particolare se si avvicina un magnete al sensore il piedino D0 assume valore HIGH, mentre quando il magnete si allontana D0 diventa LOW.
Questo modulo puo' essere impiegato in vari progetti arduino.
Il modulo puo' essere acquistato individualmente qui
Basato sul contatto Reed (qui piu' informazioni) questo modulo fornisce un valore logico sul suo piedino digitale d'uscita D0 in funzione della presenza o meno di un campo magnetico.
Piu' in particolare se si avvicina un magnete al sensore il piedino D0 assume valore HIGH, mentre quando il magnete si allontana D0 diventa LOW.
Questo modulo puo' essere impiegato in vari progetti arduino.
Il modulo puo' essere acquistato individualmente qui

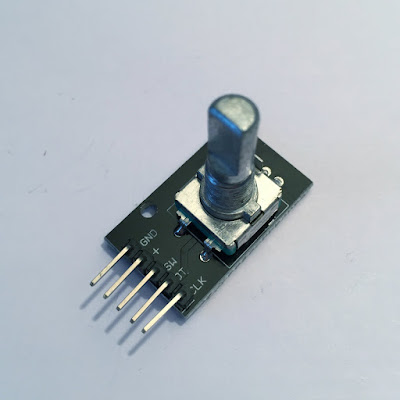

Sensore #34 [Rotary encoder]: Modulo encoder rotativo - KY-040
Questo modulo implementa un encoder rotativo che viene utilizzato per misuare il verso e la velocita' di rotazione di un asse (spesso usato per misurare la posizione e la velocita di rotazione di un motore).
Chi vuole approfondire il funzionamento di un encoder puo' leggere qui.
Chi vuole approfondire il funzionamento di un encoder puo' leggere qui.
Il modulo puo' essere acquistato individualmente qui
Sensore #35 [Analog Hall]: Modulo sensore effetto di Hall - KY-035
Il modulo e' funzionalmente uguale al modulo #6 (qui)
La differenza principale che non ha a bordo la resistenza ed il led e che l'uscita e' analogica.
In pratica sul piedino d'uscita c'e' un valore proporzionale all'intensita del campo magnetico rilevato.
Il modulo puo' essere acquistato individualmente qui
La differenza principale che non ha a bordo la resistenza ed il led e che l'uscita e' analogica.
In pratica sul piedino d'uscita c'e' un valore proporzionale all'intensita del campo magnetico rilevato.
Il modulo puo' essere acquistato individualmente qui
Sensore #36 [Tap module]: Modulo sensore di colpo - KY-031
Questo modulo e' un sensore di colpo, di battuta.
In pratica e' un sensore di vibrazione che viene utilizzato in progetti arduino per riconoscere il battito di una mano su un tavolo o porta.
Con questo modulo e' possibile riconoscere quando bussiamo ad una porta o su un tavolo ed eseguire una funzione specifica.
In pratica e' un sensore di vibrazione che viene utilizzato in progetti arduino per riconoscere il battito di una mano su un tavolo o porta.
Con questo modulo e' possibile riconoscere quando bussiamo ad una porta o su un tavolo ed eseguire una funzione specifica.
Sensore #37 [Light blocking]: Modulo interruttore luminoso - KY-010
Questo modulo include una coppia di trasmettitore e ricevitore ottico. Il modulo fornisce un'uscita digitale che cambia valore se il fascio luminoso, tra le due parti in plastica, viene interrotto.
Non sono sicuro dell'utilizzo di questo modulo. Se scopriro' un suo utilizzo ve lo faro' sapere
Il modulo puo' essere acquistato individualmente qui
Non sono sicuro dell'utilizzo di questo modulo. Se scopriro' un suo utilizzo ve lo faro' sapere
Il modulo puo' essere acquistato individualmente qui
